第四届全国印刷行业职业技能大赛广东赛区选拔赛平版印刷工（学生组）实操比赛
考核流程详述

竞赛模块及竞赛流程

模块一、产品印刷
模块二、测量仪器应用
模块三、复色墨调配
模块四、印刷设备维护保养
模块五、印刷模拟软件应用

一、 竞赛模块组成及竞赛流程
模块一、产品印刷
（竞赛时间60分钟，60分）



A、              考核要点及选手能力要求

1.              考核要点：

•              印刷任务准备能力

•              胶印水/墨控制能力

•              印刷品质量评判能力

•              生产时间控制能力

2.                选手能力要求

•              了解胶印过程原理

•              理解胶印压力产生的原理及设定

•              熟悉胶印机的特点及功能

•              能熟练操作印刷机控制系统

•              有一定的判断及解决印刷故障的能力

•              有环保意识

•              能使用通用印刷品质量测量及控制仪器

B、              竞赛条件：

1.              考核题型：实操印刷完成一个四色商业活件（四色印版由组织方提供）。

2.              设备要求：传统四色胶印机一台（决赛用机型：海德堡SM74-4印刷机一台）。

3.              印刷材料及工具：

a.              放大镜一个、直尺一把。

b.              印品测量仪器一台。

c.              四色数码样一张。

d.              千分尺一把。

e.              手电筒一只。

f.              计时器一个。

g.              已裁切至印刷要求规格的 105克双面铜版纸500张。

h.              已制作好的四色印版一套。

i.              四色油墨一套。

j.              已配置好的润版液。

k.              喷粉。

l.              洁版液。

m.              海绵及抹布若干。

n.              洗车水。

C、              竞赛流程：

1.              选手上机应考前，工作人员将飞达及收纸装置、印刷机墨键、水位、套准、印刷压力、预润版、预打墨、喷粉复位归零、橡皮布清洗干净，。

2.              工作人员将墨辊中的残留油墨用100(视实际情况，执裁裁判可增加一定数量)张白纸撤走。

3.              选手自行设定计数器，装纸，调整飞达、输纸、收纸，放墨，装版，印刷机设置，水/墨及套准调节直至抽出自选样。

4.              最终成品数量要求(幅面：594X443mm)：200张（300张准备印刷用纸，过程中不提供其他过版纸，亦不允许使用收纸台上的反面白纸）。

5.              准备工作完成后，需连续印刷完规定数量的成品200张，中途停机扣除  相应的分数。

6.              正式印刷过程中，每隔90张左右抽选一张；2张成品连同自选样共3张

印品作为评判试卷，三张试卷分值权重相同。

7.              成品数量及时间控制：时间用完即停止一切操作，最终成绩由规定时间内所完成项目累加得出

模块二、测量仪器应用（20分钟，10分）

A、              考核要点及选手能力要求

1.              考核要点：

•              印品测量仪器校正

•              印品测量仪器功能特点

•              测量条件设置

•              印品测量要素认知

•              竞赛时间控制

2.                选手能力要求

•              熟悉印品测量仪器

•              了解印品质量控制要件

•              熟悉仪器测量功能

•              熟悉仪器测量条件不同对测量结果的影响

•              了解测量仪器的校正方法及过程

•              能根据测量结果判断印刷品质量

B、              竞赛条件

1.              考核题型：实际完成测量五个随机抽选的印品测量要件。

2.              设备要求：爱色丽eXact测量仪器一台。

3.              竞赛材料及工具：

a.              多色印刷品样张若干

b.              白纸若干

c.              记录笔一支

d.              计时器一个

C、              竞赛流程

1．              选手随机抽取其中五道考题，按时完成考核过程，并由当值裁判记录考核结果。

2．              考核时间：20分钟

3．              每个考核要件分值：2分

4．              竞赛内容如下表：

仪器名称              eXact

考核内容              正确的校正及设定仪器，测量出结果

1 仪器校正

2 条件设置

3 纸白测量

4 密度测量

5 网点面积与扩大

6 叠印率

7 反差

8 色差

9 测量规范

10色彩测量

注明：选手随机抽选包含以上考核内容的五道题目应考

模块三、复色墨调配（30分钟，10分）

A、              考核要点及选手能力要求

1.              考核要点：

•              判断专色油墨的成分

•              色彩学基础知识

•              对观色条件的认知

•              利用颜色测量仪器辨别色彩

•              了解墨膜厚度对色彩呈现的影响

•              应用CIE LAB及LCH色彩空间

•              色差描述方式

•              专色墨调墨规范

•              对环境保护的认知及执行

•              竞赛时间控制

2.              选手能力要求

•              熟悉油墨颜色呈色原理

•              手工展墨技巧

•              颜色测量仪器应用能力

•              判断专色墨原墨成分的能力

•              了解同一油墨在不同的纸张上会呈现不同的颜色

•              了解专色墨在不同墨层厚度下呈现不同的视觉效果

B、              竞赛条件：

1.              考核题型：

       规定时间内调配100g以下专色油墨（专色样品及调墨工具由组织

    方提供）。

2.              设备要求：

a.              油墨展色仪一台

b.              烘干设备一套（烘干两分钟后测量）

c.              至少小数点后两位以上精度的电子秤一台

3.              材料及工具：

a.              预先调配好的专色样一份多张

b.              四色墨一套

c.              冲淡剂一罐

d.              小型调墨刀10把

e.              20x20cm玻璃两块

f.              与色样一致的打样纸条若干

g.              适合展色仪展色尺寸的、与色样纸张一致的纸张若干

h.              油墨定量仪一只

i.              白电油若干

j.              手工展色用的塑胶手套若干

k.              抹布若干

l.              记录笔一支

m.              颜色测量仪器一台

n.              D50光源灯箱一套

C、              竞赛流程：

1.              选手按照样张调配专色墨

2.              选手在规定的时间内用现场的材料调配出该专色墨（100g以下，包括废墨）

3.              完成后将所调专色墨提交给现场工作人员展色

4.              当值裁判纪录数据结果

5.              选手需清洁工作台面（展色仪由工作人员清洁）

6.              选手最后在展色样张及结果记录表上签名

模块四、印刷设备维护保养（30分钟，10分）

A、              考核要点及选手能力要求

1.              考核要点：

•              润版液知识（酸碱度、比重、异丙醇含量等）

•              印刷压力原理

•              墨辊知识

•              橡皮布知识及原理

•              常用测量工具应用（如：千分尺、硬度计，液体比重计等）

•              印版色别鉴别

•              常规设备维护及环境清洁

2.              选手能力要求

•              熟悉印刷设备常规维护重点

•              了解润版液在胶印中的作用

•              熟悉印刷压力产生的原理及衬垫安装方法

•              了解墨辊的作用及保养重点

•              熟练运用常规测量工具

•              掌握印版的色别鉴别技巧

B、              竞赛条件：

1.              考核题型：在规定时间内完成试题要求的常规设备维护保养内容：

•              分辨并挑选出数种液体中适合胶印的混合液体

•              测量指定墨辊的基本参数（硬度、直径、轴承直径等）

•              选择橡皮布衬垫纸、示范筒径仪使用

•              方法、规范清洗橡皮布

•              正确清洁工具及工作环境

•              印版色别鉴别

•              测量不同液体的各种参数（导电度、pH值等）

2.              设备要求：

一个印刷机组（如果可能）

3.              材料及工具：

•              预先调配好的混合液体样本五份

•              预先装订好的橡皮衬垫纸三份

•              橡胶墨辊一根

•              四色印版五套

•              对应的数码样五张

•              不一样的墨辊轴承两套

•              蒸馏水一桶

•              液体导电计一套（上海三信仪表SX-650）

•              液体比重计一只

•              pH试纸若干或pH计一台（上海三信仪表SX-620）

•              橡胶邵氏硬度计一只（上海精密仪器LX-a）

•              千分尺一把

•              游标卡尺一把

•              放大镜一只

•              筒径仪一台

•              记录笔一支

•              轴承拉马一套

•              轴承安装角铁一条

C、              竞赛流程：

1.              选手用各种测量仪器从五个混合液体样本中选取一个合格的润版液。

2.              选手用测量仪器从三组装订好的衬垫纸中选取一组正确的包衬。

3.              用仪器测量橡胶辊的硬度、橡胶直径、轴承内/外径等。

4.              依据数码样鉴别选手抽取的印版色别。

5.              墨辊轴承的正确拆装。

6.              选手用仪器测量裁判指定的液体的参数。

7.              选手在考核记录表上签字确认。

模块五、印刷模拟软件应用（60分钟， 10分）

A、              考核要点及选手能力要求

1.              考核要点：

•              熟悉印刷生产流程

•              熟悉印刷生产准备

•              模拟生产流程成本控制

•              熟悉印刷品质量衡量标准

•              生产时间控制

2.              选手能力要求

•              熟练掌握SHOTS软件原理及特点

•              了解SHOTS软件功能

•              有一定的印刷实践生产经验

•              了解印刷生产成本组成

•              理解印刷生产时间即是生产成本

•              熟悉印刷产品质量控制要点

B、              竞赛条件：

1.              考核题型：已设置好的数道模拟印刷试题

•              正确打开软件

•              正确解决印刷故障

•              裁判最多可以提示一次

•              不能主观重启软件（软件问题除外）

•              时间用完即停止任何操作

•              以总成本评判考核结果

2.              设备要求：

•              一台预装了SHOTS及设置了数道难度一致的模拟试题的电脑

3.              材料及工具：

•              无需任何材料及工具

C、              竞赛流程：

1.              选手随机抽选其中一道作为考题。

2.              考试时间用完即停止操作。

3.              成绩以总成本衡量。

4.              裁判录入成绩并由选手签字确认。

考场设置：

•              整个竞赛场所为全开放场地，对所有人员无条件开放

•              竞赛工作区域作有限的护栏设置，以防参观人员干扰选手正常竞赛

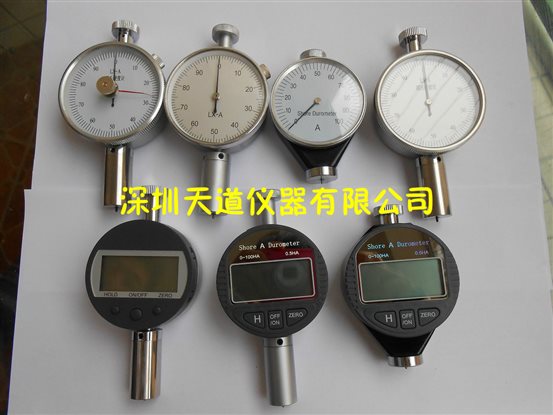

硬度计

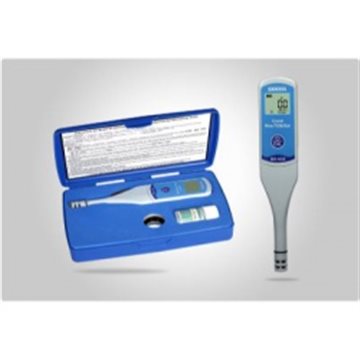

电导计

PH计

产品印刷操作流程

一、取印版

   看色别，然后分别调节各版墨色与水量，水量暂设28

二、设置印刷机功能

   根据实际情况设置：印刷材料厚度0.08（105克铜版纸），尺寸443X594mm，预打墨圈数30，预上水圈数12，喷粉28，印刷速度5000，印刷数量200，废页数量，取样间隔50

三、装版

四、试印刷

   1、第1次印刷取样：检查水量大小并调节——检查墨量大小并调节——检查套准并调节——开机印刷50张。眼看检查即可。

   2、第2次印刷取样：同上检查程序与操作。

   3、第3次印刷取样：同上操作。直到与数码样接近时，使用光度计测量各色实地密度是否符合标准，并调节。实地密度测量值要比标准值高些，具体要求是YM高0.05，CK高0.1。

   4、第4次取样印刷，同上操作。用放大镜观看套准，误差尽量少0.02mm内。

   5、第5次取样印刷，同上操作。

6、正式印刷，每隔30张取样检查水量墨量与实地密度。

选择自选样时要注意不要选有表面质量问题的印品，取样及测量实地密度时蹭脏或背印的印刷品不要选取作为样品。
